Fuldautomatisk Terminaltværsnitsanalysator WPM-SE4

Opnået enestående præcision i kvalitetskontrol af ledningsnet med WPM-SE4 fuldautomatisk terminaltværsnitsanalysator

Indførelsen:

I Det krævende landskab inden for fremstilling af ledningsnet, hvilket sikrer Integritet og pålidelighed af terminalkrimper er altafgørende. Introduktion WPM-SE4 fuldautomatisk terminaltværsnitsanalysator, et topmoderne præcisionsinstrument specielt udviklet til Revolutionér kvalitetsinspektionsprocessen af din ledningslednings. Dette Omfattende system er ikke bare en maskine; Det er en komplet løsning, omhyggeligt designet til at levere hurtigt, præcist og gentageligt Tværsnitsanalyse af ledningsledningsterminaler. Fra bilindustrien til luftfart, giver WPM-SE4 producenter på tværs af brancher mulighed for at Garanterer de højeste standarder for crimp-kvalitet, minimerer fejl og Maksimering af produktets ydeevne.

Nøglefunktioner og fordele: Præcision, hastighed og automatisering omdefineret

Den WPM-SE4 står som et højdepunkt inden for ingeniørmæssig ekspertise og integrerer Banebrydende teknologier til at levere enestående ydeevne og brugeradgang erfaring. Her er en detaljeret gennemgang af de vigtigste funktioner, der gør Denne analysator er en uundværlig ressource for din kvalitetskontrol Operationer:

• Fuldautomatisk, integreret system for strømlinet arbejdsgang: WPM-SE4 er et fuldautomatisk system, der sømløst integrerer hvert trin i tværsnitsanalyseprocessen. Fra præcisionsskæring og slibning til optisk prøvetagning, korrosionsrensning og billedoptagelse, Alt er automatiseret i en enkelt, sammenhængende enhed. Denne automatisering reducerer drastisk manuel indgriben, minimerer operatørfejl, og sikrer konsistente, gentagelige resultater.

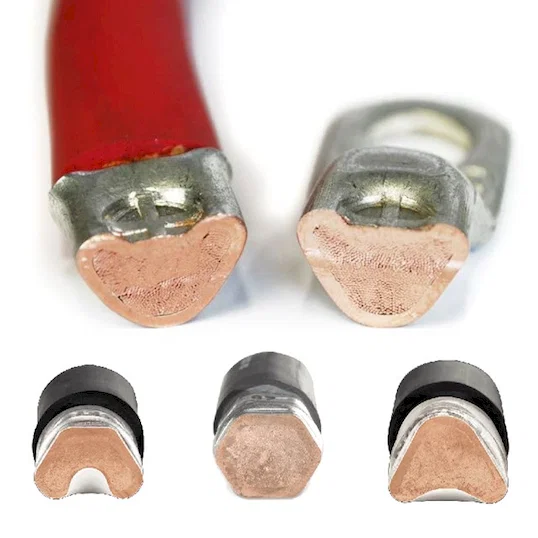

• Patenteret One-Step Cutting and Grinding Technology: Ved at udnytte den nyeste patenterede teknologi udfører WPM-SE4 skæring og slibning i en enkelt, synkroniseret operation. Denne innovative tilgang garanterer perfekt terminal fladhed – en kritisk faktor for nøjagtig tværsnitsanalyse. Dette eliminerer uoverensstemmelser, der opstår ved separat skæring og slibning processer, hvilket giver en overlegen prøveforberedelse og er mere pålidelig Data.

• Enestående hastighed: Fuldstændig analyse på kun 3 minutter: Tid er afgørende i produktion. WPM-SE4 er konstrueret til hastighed og i stand til at gennemføre hele behandlingen og analysen af en enkelt terminal på bemærkelsesværdige 3 minutter. Denne enestående gennemstrømning øger din kvalitet markant Inspektionsproces, der muliggør hurtigere feedback, hurtigere udstedelse identifikation og øget produktionseffektivitet.

• Enkel, bekvem og hurtig betjening for forbedret brugeroplevelse: På trods af sin avancerede teknologi er WPM-SE4 designet til enkel, bekvem og hurtig betjening. Den intuitive grænseflade og automatiserede processer minimerer træningen krav og maksimere operatørens effektivitet. Fokuser på resultater, ikke på komplekse procedurer.

• Japan-importeret højopløsningsbilledoptagelsessystem for kompromisløs klarhed: I hjertet af WPM-SE4 ligger et Japan-importeret højopløsningsbilledoptagelsessystem. Dette avancerede system optager utroligt detaljerede tværsnitsbilleder og sikrer nøjagtig måling og analyse. Den overlegne billedkvalitet muliggør præcis evaluering af crimp karakteristika, der fører til mere informerede kvalitetsbeslutninger. Systemet har et japansk industrielt HD-videosystem med 5 millioner pixels, der leverer enestående visuel klarhed.

• Japan-importeret segment uden zoom optisk system til detaljeret observation: Analysatoren indeholder et Japan-importeret segment uden zoom optisk system. Dette højkvalitets optiksystem giver et samlet videoforstørrelsesområde på 30~312X, hvilket giver mulighed for både oversigtsperspektiver og meget detaljeret undersøgelse af crimp-strukturer. Dette alsidige forstørrelsesområde sikrer dig kan analysere alle aspekter af terminaltværsnittet med exceptionel klarhed.

• Præcisionskomponenter for urokkelig pålidelighed og nøjagtighed: WPM-SE4 er bygget med premiumkomponenter for langvarig ydeevne og enestående præcision:

  • Tysk motor: Sikrer kraftfuld og pålidelig drift af skære- og slibemekanismerne.

  • Japanske Panasonic servomotorer (X- og Y-akser): Giver præcis og kontrolleret bevægelse for både X- og Y-aksen under skære- og slibningsprocessen, hvilket garanterer nøjagtighed og Gentagelighed.

  • Japansk Mitsubishi PLC-controller: Fungerer som systemets intelligente hjerne og sikrer en glidende og koordineret drift af alle automatiserede processer.

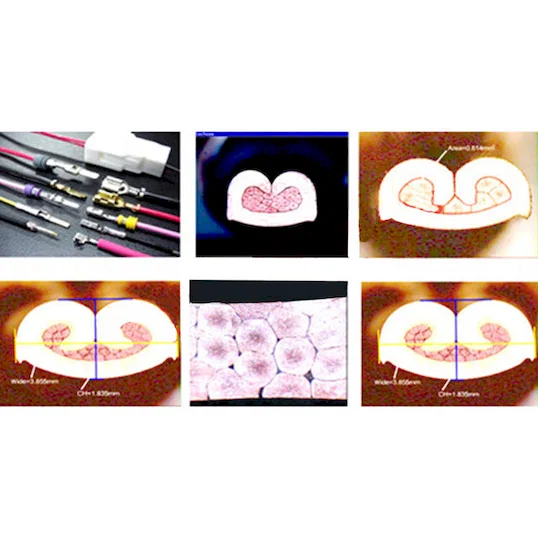

• Omfattende terminalsektionsanalysesoftware (Japan-importeret): WPM-SE4 er udstyret med professionel terminalsektionsanalysesoftware importeret fra Japan. Denne software er specifikt designet til analyse af crimp tværsnit, hvilket leverer en række måle- og analyseværktøjer til Kvantificér crimp-kvaliteten. For datasikkerhed og softwareintegritet er softwaren er udstyret med en krypteringslås og leveres på CD.

• Bredt anvendeligt ledningsområde til alsidig testning: WPM-SE4 er designet til at håndtere et bredt spektrum af ledningsstørrelser, med et relevant ledningsområde på 0,01~50mm2. Denne alsidighed sikrer, at analysatoren kan rumme et bredt udvalg af ledningsledningsapplikationer, fra sarte signalledninger til større effekt kabler.

• Holdbart og delikat tyskimporteret blad: Skæreprocessen anvender et Dia.110x0,5 mm blad importeret fra Tyskland. Dette blad er kendt for sin delikate, men holdbare natur, hvilket sikrer rene og præcise snit, samtidig med at den bevarer langvarig skarphed og pålidelighed.

• Præcis korrosionsrensning for optimal billedklarhed: Systemet indeholder en terminal korrosionsvæskerensningsproces, som gennemføres på kun 5 sekunder. Denne hurtige rengøringstrin fjerner snavs og forurenende stoffer fra tværsnit, hvilket sikrer optimal billedklarhed for nøjagtig analyse.

• Justerbar LED-belysning for ensartet belysning: En helt hvid justerbar LED-belysningsenhed sikrer ensartet og kontrolleret belysning af terminalens tværsnit. Denne justerbare belysning sikrer optimal synlighed og billedkvalitet, uanset terminalmateriale eller omgivende belysning forhold.

• Kompakt fodaftryk for nem integration i arbejdsområder: Med dimensioner på W500XD350XH350 har WPM-SE4 et kompakt fodaftryk, hvilket gør det nemt at integrere i eksisterende laboratorie- eller produktionsgulvsarbejdspladser.

Tekniske specifikationer:

Anvendelser:

WPM-SE4 Fuldautomatisk Terminal Tværsnitsanalysator er essentiel til kvalitetskontrol i en bred vifte af industrier, herunder:

• Fremstilling af billedningsledningssystemer: Sikring af pålidelighed og sikkerhed af bilens elektriske systemer.

• Luftfart og forsvar: Opfylder strenge kvalitetsstandarder for kritisk ledningsføring i fly og forsvarssystemer.

• Forbrugerelektronik: Garanti for langtidsholdbarhed af ledningsafslutninger i elektroniske enheder.

• Industriel udstyrsfremstilling: Verificering af robustheden af ledninger i maskiner og kontrolsystemer.

• Fremstilling af medicinsk udstyr: Opretholdelse af højeste kvalitetsniveau for ledningsføring i livskritisk medicinsk udstyr.

• Crimp Cross-Section Analysis System WPM-SE4
