Bærbar Krimp Tværsnitsanalysator med Højhastighed - WPM-SES

Garanti for overlegen crimp-kvalitet med det ergonomiske og højhastigheds crimp-tværsnitsanalysesystem

Indførelsen:

I Nutidens produktionslandskab, pålideligheden af kabelledningskrimpning Forbindelser er altafgørende for ydeevne og sikkerhed for utallige produkter. Introduktion af det avancerede crimp tværsnitsanalysesystem, en omfattende og brugervenlig løsning designet til at styrke producenter med hurtig og præcis kvalitetskontrol. Dette system er konstrueret til effektiv prøveforberedelse, højopløsningsbilleddannelse, og nøjagtig analyse, der giver kritisk indsigt i crimp-kvaliteten og sikre den langsigtede integritet af dine ledningsledninger. Fra Bilindustri og rumfart til elektronik og videre, dette system er dit Essentielt værktøj til at opretholde de højeste standarder for crimp Terminationsekspertise.

Nøglefunktioner og fordele: Hastighed, præcision og brugercentreret design

Dette Crimp tværsnitsanalysesystem er et omhyggeligt konstrueret system løsning, der kombinerer avanceret teknologi med praktisk design, tilbyder en pakke af funktioner designet til at effektivisere din kvalitetskontrol Processer og leverer enestående nøjagtighed:

• Integreret skæring og slibning til hurtig prøveforberedelse: Kernen i systemet er et integreret skære- og slibemodul. Denne avancerede enhed udfører begge afgørende prøveforberedelsestrin i en Enkelt, sømløs operation, hvilket markant accelererer arbejdsgangen og Sikre ensartede, højkvalitets tværsnit. Dette integrerede Approach minimerer manuel håndtering og potentielle fejl, hvilket fører til flere Pålidelig analyse.

• Højhastighedsanalyse: Resultater på under 5 minutter: Tid er altafgørende i produktionen. Dette system er designet til hurtig gennemstrømning og kan gennemføre hele behandlingen og analysen af et enkelt terminaltværsnit inden for 5 minutter. Denne enestående hastighed forbedrer dramatisk effektiviteten af din Kvalitetsinspektionsproces, der muliggør hurtigere feedback, hurtigere udgivelse opløsning og øget produktionskapacitet.

• Ergonomisk og modulært design for brugerkomfort: Operatørkomfort og brugervenlighed er nøglefaktorer i designet af dette system. Det ergonomiske design minimerer brugerens træthed, mens den modulære kombination muliggør nem adgang og vedligeholdelse af komponenter. Dette er brugercentreret Tilgangen sikrer en mere glidende og effektiv arbejdsgang og reducerer Operatørtræningstid.

• Japan-importeret højopløsningsbilledsystem for uovertruffen klarhed: Oplev enestående billedkvalitet med det japansk-importerede højopløsnings-billedoptagelsessystem. Dette system optager skarpe, detaljerede tværsnitsbilleder, hvilket muliggør nøjagtig måling og analyse af selv de mest indviklede krimpninger strukturer. Den overlegne billedklarhed muliggør præcis evaluering af Kritiske crimp-parametre, hvilket sikrer pålidelige kvalitetsvurderinger.

• Højtydende mikroskop med 3D-billeddannelsesmuligheder: Systemet indeholder et højtydende mikroskop, der ikke kun leverer ultrahøjopløsningsbilleder, men også genererer opretstående tredimensionelle rumlige billeder. Denne avancerede kapacitet giver en stærk stereoskopisk sans og klar billeddannelse med et bredt synsfelt. Dette 3D-perspektiv forbedrer den visuelle analyse af crimp-strukturer, hvilket giver en mere omfattende forståelse af crimp-kvaliteten.

• Præcis måling og arealberegning med specialiseret software: Udstyret med specialiseret software muliggør dette system en enkel og korrekt måling af længde og areal. Den intuitive softwaregrænseflade muliggør præcis kvantitativ Analyse af crimp-parametre, hvilket giver objektive kvalitetsdata vurdering og procesoptimering. Denne præcise måling Kapacitet sikrer konsekvent og pålidelig kvalitetskontrol.

• Robust styresystem drevet af japansk Mitsubishi PLC: Kernen i systemets automatisering og styring er en pålidelig japansk Mitsubishi PLC-controller (SBL). Denne brancheførende controller sikrer stabil og præcis drift af alle systemmoduler, hvilket bidrager til den samlede nøjagtighed og pålidelighed i analyseprocessen.

• Bred modulskæringsområde og justerbare hastigheder for alsidighed: Systemet tilbyder et modulskæringsområde på 0,13 til 6,00 mm2 og rummer en bred vifte af ledningsstørrelser, der almindeligvis bruges i ledningsfremstilling. Desuden muliggør justerbare rotations- og slibehastigheder (2800 o/min), drevet af importerede tyske motorer, optimeret prøveforberedelse til forskellige materialer og terminaltyper. Skærehastigheden på 2 mm/sek. sikrer effektiv prøvebehandling.

• Tyskimporteret præcisionsskærehjul til rene og holdbare snit: Skæremodulet benytter et højkvalitets skærehjul (indvendig diameter 21,7 mm, OD 105 mm, tykkelse 0,5 mm) importeret fra Tyskland. Dette delikate og holdbare blad sikrer rene, præcise snit, minimerer deformation og bevarelse af terminalens tværsnit for nøjagtighed Analyse.

• Præcis Z-akse tuning og X-akse skift for optimeret samplepositionering: Finjustering af sample-positionering med Z-aksens let tuning område fra 0,00 til 5,00 mm og X-akse shift drevet af en japansk Panasonic servomotor. Disse præcise justeringer sikrer optimal prøvejustering for begge Klipning/slibning og billeddannelse, hvilket bidrager til ensartet og præcis resultater.

• Eclipse Partial Elektrolyse for forbedret overfladeklarhed: For udfordrende prøver inkorporerer systemet eclipse partial elektrolyse, som kan behandle områder op til 6 mm2 med justerbare elektrolysetider på 5 til 30 sekunder. Denne funktion forbedrer overfladens klarhed i tværsnittet, hvilket forbedrer billedkvaliteten og den analytiske nøjagtighed.

• Alsidig forstørrelse og observationsområde: Det optiske system tilbyder et bredt udvalg af forstørrelsesmuligheder (0,75x til 5,0x med 0,5 fast positionsforskydningsteknologi for både Amplify og Tooth Pitch), hvilket muliggør detaljeret observation af crimp-funktioner i forskellige skalaer. Observationsområdet spænder over 1,2 til 8,2 mm (X-akse retning) og giver et omfattende overblik over crimp-tværsnittet.

• Justerbar ultra-bright LED-belysning og XYZ mobilplatform: Opnået optimale betragtningsforhold med en ultra-lys hvid LED-lyskilde med uendeligt kontrollerbar intensitet. Den integrerede XYZ-akse mobile platform med finjustering (område +/- 6 mm) muliggør præcis placering og undersøgelse af forskellige områder inden for tværsnittet i tre dimensioner.

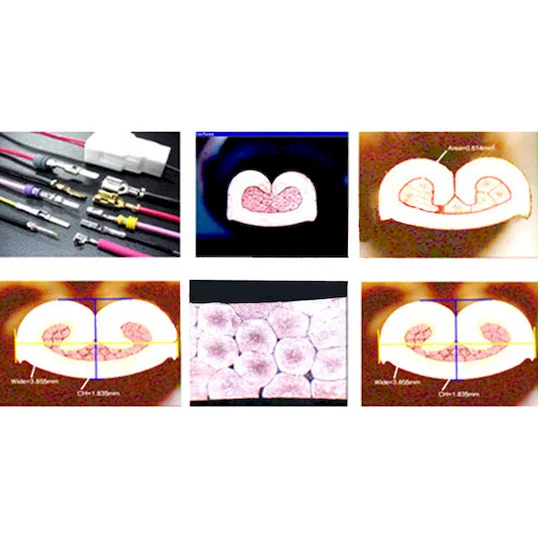

• Omfattende analysesoftware og dataoptagelse: Systemet leveres med Section-ms software og benytter et japansk industrielt HD-videosystem med et 3-megapixel kamera og USB 2.0-forbindelse til billedoptagelse og analyse. Denne integrerede softwarepakke tilbyder en række måleværktøjer, herunder forbedrede måleværktøjer til kompressionsforhold, certificeret til brug i krævende industrier som bilindustrien, husholdningsapparater og IT.

Tekniske specifikationer:

Kendetegn	Specifikation
Kontrolsystem	Japansk Mitsubishi PLC-controller - SBL
Modul Cut Range	0,13 ~ 6,00 mm2
Rotationshastighed (Skær & Slib)	2800 o/min (importeret motor fra Tyskland)
Cut Speed	2 mm / sek.
Cut Wheel	Indvendig diameter: 21,7 mm, OD: 105 mm, Tykkelse: 0,5 mm (Tyskland importeret)
Modulets slibehastighed	2800 o/min (importeret motor fra Tyskland)
Z-akse tuningområde	0,00 ~ 5,00 mm
Sandpapir OD	100 mm
X-akseforskydning	Japansk Panasonic servomotor
Eclipse-elektrolyseområdet	Op til 6 mm2
Elektrolysetid	5 ~ 30 sek
Billedindtagelse	Optisk instrument af høj kvalitet med lav forvrængning og 10x okular
Forstærk multipla	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 fast positionsskift-teknologi)
Tandstigning multipel	0,75x, 1x, 1,5x, 2,0x, 2,5x, 3,0x, 3,5x, 4,0x, 4,5x, 5,0x (0,5 fast positionsskift-teknologi)
Observationsområde	1,2 ~ 8,2 mm (X-akse retning)
Hvad bruges WPM-SES Portable Crimp Cross-Section Analyzer til? WPM-SES er en højhastigheds, bærbar analysator designet til præcis klemme-tværsnitsanalyse i kabeltræer og kabelproduktion. Den bruges til kvalitetskontrol for at måle og verificere klemmedimensioner, hvilket sikrer elektrisk pålidelighed og mekanisk styrke i terminaler til ledninger fra 0,13 til 6,00 mm². Hvad er de vigtigste tekniske funktioner i WPM-SES-analysatoren? WPM-SES har en højtydende Mitsubishi PLC til pålidelig styring, præcise tyske motorer til ensartet drift, et 10x optisk instrument til detaljeret inspektion og en skærehastighed på 2800 omdr./min. til hurtig, ren prøveforberedelse. Denne kombination sikrer nøjagtig, gentagelig analyse af klemmehøjde, bredde og tværsnitsareal. Hvordan forbedrer WPM-SES kvalitetskontrollen af kabeltræer? Ved at give hurtig, på stedet tværsnitsanalyse muliggør WPM-SES øjeblikkelig registrering af klemmedefekter som underklemning, overklemning eller forkert ledningsplacering. Dette muliggør justeringer i realtid, reducerer spild og eftersyn og sikrer, at hver klemme opfylder branchestandarder for overlegen produktpålidelighed og sikkerhed. Er WPM-SES-analysatoren egnet til direkte brug på produktionsgulvet? Ja, dens bærbare og robuste design gør den ideel til direkte brug i produktion eller kvalitetslaboratorier. Systemets højhastighedsskæring og integrerede analysearbejdsgang gør det muligt for teknikere at udføre kvalitetstjek uden at sende prøver til et separat laboratorium, hvilket betydeligt fremskynder inspektionscyklusser og understøtter lean manufacturing-principper. Hvilke ledningsstørrelser kan WPM-SES-analysatoren håndtere? WPM-SES er alsidig og kan analysere klemmer for et bredt spektrum af ledningstværsnit fra 0,13 mm² (ultrafine) op til 6,00 mm². Denne brede kapacitet gør den egnet til forskellige applikationer inden for bil-, luftfarts-, apparat- og industriel kabeltræproduktion. Send os dit spørgsmål om dette produkt Produktnavn Navn* E-mail* Tlf Indhold* Kode (*) Refresh Relaterede produkter 27 Jan 2026 Automatisk Strømledningskabeltester med Højspænding WPM-8683 Forespørgsel nu 27 Jan 2026 Dobbelt Række Husledning Tråd Farve- og Kontinuitetstester WPM-8AB Forespørgsel nu 27 Jan 2026 Bærbar Krimp Tværsnitsanalysator med Højhastighed - WPM-SES Forespørgsel nu 27 Jan 2026 Fuldautomatisk Terminaltværsnitsanalysator WPM-SE4 Forespørgsel nu
